跟VS/TUN方法相同，VS/DR利用大多数Internet服务的非对称特点，负载调度器中只负责调度请求，而服务器直接将响应返回给客户，可以极大地提高整个集群系统的吞吐量。该方法与IBM的NetDispatcher产品中使用的方法类似，但IBM的NetDispatcher是非常昂贵的商品化产品，我们也不知道它内部所使用的机制，其中有些是IBM的专利。

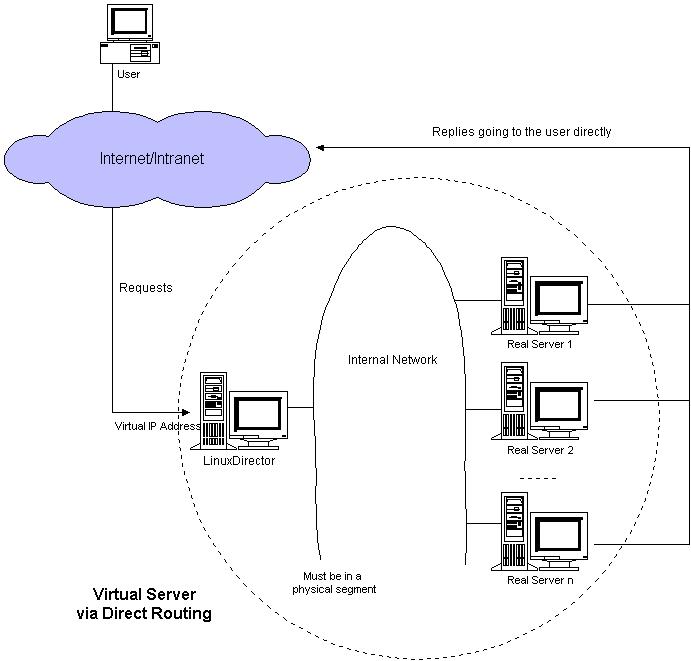

VS/DR的体系结构如图3.6所示：调度器和服务器组都必须在物理上有一个网卡通过不分段的局域网相连，即通过交换机或者高速的HUB相连，中间没有隔有路由器。VIP地址为调度器和服务器组共享，调度器配置的VIP地址是对外可见的，用于接收虚拟服务的请求报文；所有的服务器把VIP地址配置在各自的Non-ARP网络设备上，它对外面是不可见的，只是用于处理目标地址为VIP的网络请求。

图3.6：VS/DR的体系结构

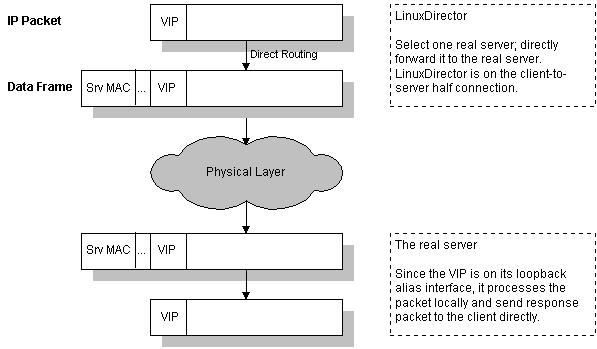

VS/DR的工作流程如图3.7所示：它的连接调度和管理与VS/NAT和VS/TUN中的一样，它的报文转发方法又有不同，将报文直接路由给目标服务器。在VS/DR中，调度器根据各个服务器的负载情况，动态地选择一台服务器，不修改也不封装IP报文，而是将数据帧的MAC地址改为选出服务器的MAC地址，再将修改后的数据帧在与服务器组的局域网上发送。因为数据帧的MAC地址是选出的服务器，所以服务器肯定可以收到这个数据帧，从中可以获得该IP报文。当服务器发现报文的目标地址VIP是在本地的网络设备上，服务器处理这个报文，然后根据路由表将响应报文直接返回给客户。

图3.7：VS/DR的工作流程

在VS/DR中，请求报文的目标地址为VIP，响应报文的源地址也为VIP，所以响应报文不需要作任何修改，可以直接返回给客户，客户认为得到正常的服务，而不会知道是哪一台服务器处理的。

VS/DR负载调度器也只处于从客户到服务器的半连接中，按照半连接的TCP有限状态机进行状态迁移。
